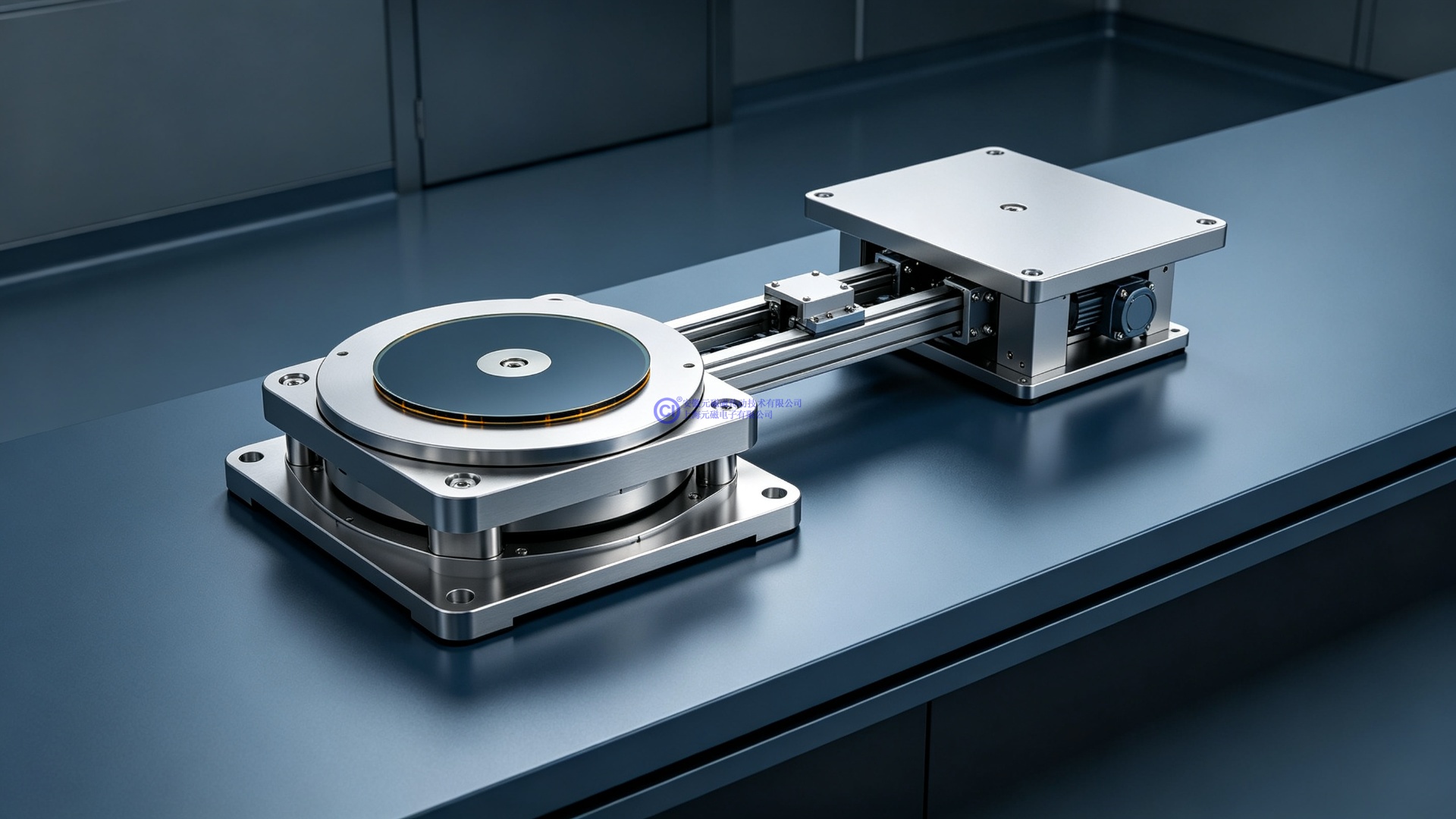

半导体晶圆传输平台用平面磁力传动的洁净室适配要点
一组数据对比：某12寸晶圆厂，用传统皮带传输的EFEM设备，年维护成本约28万元；换成平面磁力传动方案之后，年维护成本降到8万。降幅70%。
这不是理论推算，是我们给上海一家晶圆厂改造后的实际账单。半导体行业对传动方案的选择，从来不是”能不能用”的问题，而是”能不能在洁净室里长期稳定用”的问题。
为什么半导体一定要用无接触传动
半导体洁净室的颗粒控制要求有多严？ISO Class 1级别，0.1μm以上颗粒每立方米不能超过10个。任何有接触摩擦的传动部件，都是颗粒污染源。
传统的皮带、齿轮、直线导轨，运行过程中必然有微量磨损，产生的颗粒哪怕只有0.1μm，在洁净室里也是不能接受的。晶圆上一个颗粒落下去，可能就是一片芯片报废。
这就是平面磁力传动在半导体领域走热的根本原因——两个磁体之间隔着空气或者薄壁，没有物理接触，自然就没有摩擦颗粒。传动平台在洁净室内侧，电机在外侧，中间用一块薄壁隔开，彻底把污染源挡在外面。
洁净室适配的三个关键点
1、材料表面处理
半导体晶圆传输平台用的所有材料，表面粗糙度要控制在Ra0.8以下，而且必须做电解抛光。普通不锈钢表面哪怕肉眼看着光滑，显微镜下也是坑坑洼洼的，容易藏纳颗粒。
我们做平面磁力传动半导体方案的时候，从动盘和导轨全部用316L不锈钢，电解抛光到Ra0.4。磁体本身用钕铁硼，但表面必须镀镍铜镍三层，防止磁体碎屑脱落。这个工序不能省，省了就是给洁净室埋雷。
2、排气与散热
磁传动虽然无接触，但永磁体在交变磁场中会有磁滞损耗和涡流损耗，产生热量。在普通车间这不算什么，但在洁净室里，热源就是污染源。温度升高会引起气流扰动，颗粒扩散速度加快。
我们的做法是在传动平台旁边加一个微型热交换通道，用过滤后的干燥空气带走热量。排气口设在平台下方，气流方向向下，不直接吹到晶圆表面。这样既解决了散热问题，又不会污染洁净环境。
3、磁性与晶圆兼容
这个点很多人忽略了。晶圆本身不含铁磁性材料，但有些半导体工艺会用到铁磁夹具或者磁记录介质。如果传动平台的漏磁太大，可能干扰旁边的工艺设备。
我们在设计时把漏磁控制在5高斯以下，距离平台表面10cm位置测量。这个数值对绝大多数半导体工艺都不会有影响。客户那边用霍尔仪测过，确认没问题才验收。
改造前后的实测数据
上海那家厂改造了三台EFEM设备，跑了六个月之后拉的数据：
- 洁净室颗粒浓度：改造前ISO Class 3 → 改造后ISO Class 1.5
- 设备月均停机维护时间：改造前12小时 → 改造前3小时
- 晶圆传输重复定位精度：±0.15mm → ±0.03mm
- 年度维护费用：28万 → 8万
最让客户满意的一点是，传输平台在洁净室里面，电机在外面，中间隔一块铝合金薄壁。换电机不用进洁净室，在外面就能操作。以前换一次电机，要停机、做洁净室恢复、重新验证，整套流程两天。现在半小时搞定。
选型建议
做平面磁力传动半导体设备选型的时候，有三个参数一定要问清楚供应商：
- 最大漏磁量：要求≤5高斯@10cm
- 材料表面粗糙度：要求≤Ra0.4
- 从动盘密封性：要求IP65以上，防止洁净室内气体交换
这三个指标达不到，别说是半导体级方案，连工业级都勉强。很多小厂做的磁力传动，普通工厂用用还行，放到洁净室里就露馅。
半导体这个行业，容错率太低了。传动方案选对了，后面省心十年；选错了，每年的维护成本和报废损失，足够你换三套新设备。
