PCB蚀刻线磁性联轴器：酸碱雾气下的隔离传动怎么做
“我们这条蚀刻线的泵，机械密封三个月就漏一次，漏出来的药液滴到PCB板上就是一批报废，怎么办？”
这是去年东莞一家PCB厂的王工打电话过来问的原话。他们做多层板，蚀刻线用的酸性氯化铜体系，药液温度45℃，pH值2.0左右，旁边的传动泵原来用的是普通机械密封，跑三个月密封件就被腐蚀出沟，药液顺着轴往外渗。
这个问题在PCB蚀刻线上太典型了。酸碱雾气+高温+连续运转，传统动密封就是扛不住。解决方案其实很明确——把机械密封换成同轴磁力传动联轴器，彻底取消动密封，做成全静密封结构。
为什么机械密封在蚀刻线撑不住
先把问题说透。蚀刻线的药液泵，轴是要穿过泵腔壁伸到外面连电机的。泵腔里是药液，外面是车间空气，中间必须有个密封把两者隔开。
机械密封靠的是两个端面贴在一起，一个随轴转，一个固定在泵体上。端面之间有一层液膜润滑。但蚀刻线的问题是：药液里有铜离子和氯离子，端面材料哪怕是碳化硅，长期接触也会有腐蚀。加上雾气弥漫到轴封位置，润滑液被稀释，端面干磨，三个月就磨出沟槽。
换一次密封件不便宜，材料费加人工少说两千，还要停机半天。更要命的是漏出来的药液滴到PCB板上，一板就是几千块。王工说他们上个月因为这个报废了三批板，损失快两万。
磁性联轴器怎么解决泄漏
磁性联轴器的思路很简单：既然轴穿过壁面会漏，那就不让轴穿过去。

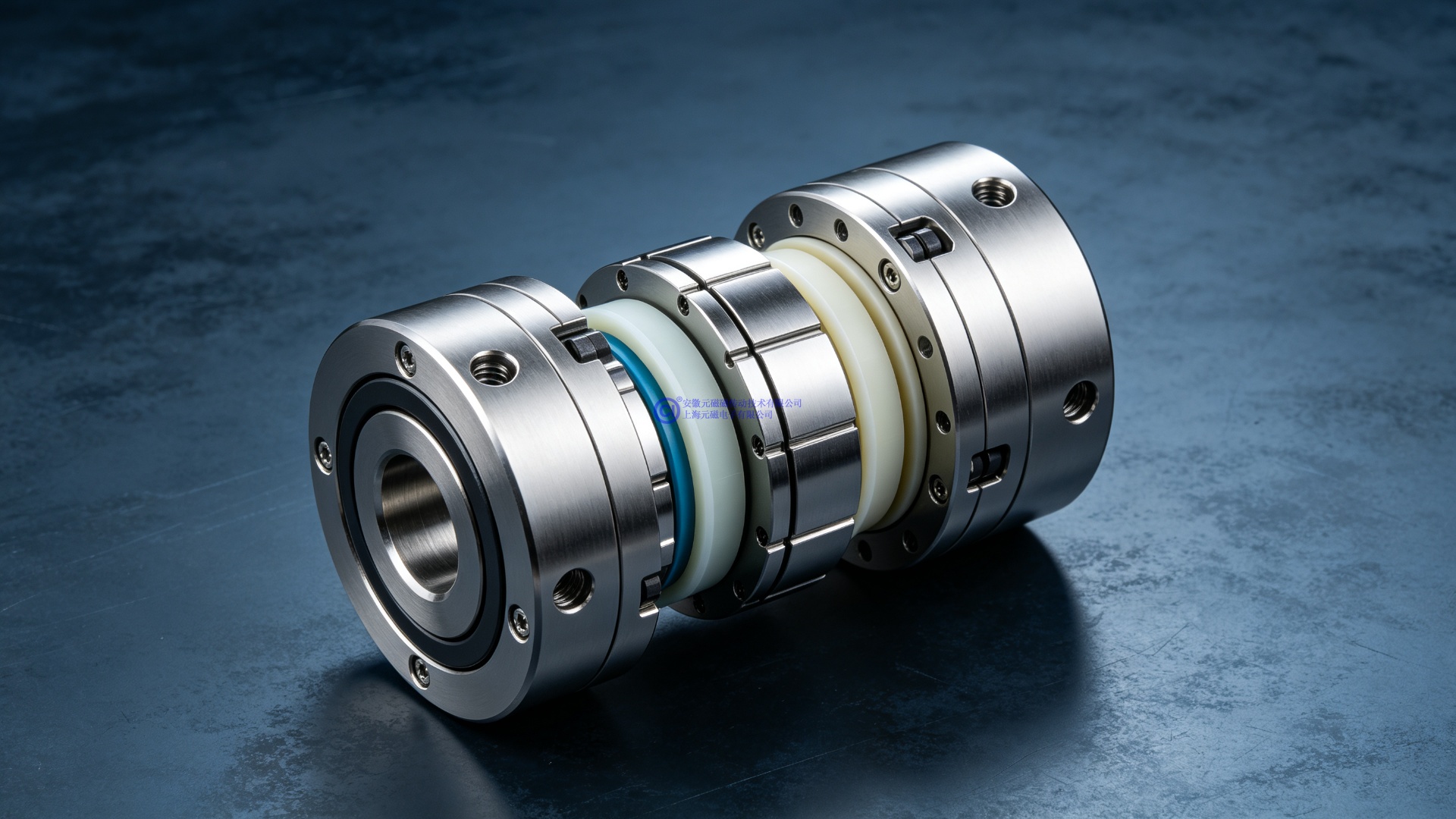

主动磁转子在泵腔外面，跟着电机转；从动磁转子在泵腔里面，连着叶轮。中间隔一个非磁性的隔离套，把泵腔完全封死。磁力穿过隔离套传动力，两个转子没有物理接触，也就不存在动密封泄漏的问题。
这就是PCB蚀刻线磁性联轴器的核心价值——把动密封变成静密封，静密封只要O圈压好了，基本不会漏。
隔离套材质怎么选
这里有个关键坑：隔离套用什么材料。
很多人第一反应是用不锈钢，但不锈钢在酸性药液里会被腐蚀，而且304不锈钢是弱磁性材料，会把磁力线短路掉，传扭矩效率直接打六折。正确选择是非磁性耐腐蚀材料：
- 钛合金：耐蚀最好，但贵，加工难度大，适合强腐蚀工况
- Hastelloy C合金：耐酸碱雾气，价格中等，蚀刻线主流选择
- PEEK工程塑料：重量轻、不导磁，但承压有限，适合低压工况
王工那条线选的是Hastelloy C-276，壁厚2.5mm，设计承压0.6MPa，跑了半年拆开看，隔离套内壁完好，一点腐蚀痕迹都没有。
安装调试要注意什么
装好之后不是万事大吉，有两个细节要盯。
第一是同心度。内外磁转子的同轴度偏差要控制在0.1mm以内，偏了的话磁力不对称，运转时隔离套会产生涡流发热。王工第一次装的时候没调正，跑起来隔离套表面温度从40℃升到65℃，后来重新打表对中，温度降回42℃。
第二是脱扣扭矩保护。蚀刻线泵有时候会因为杂质卡叶轮，如果磁联轴器脱扣扭矩设得太大，电机堵转了磁转子还没脱开，反而容易烧电机。一般把脱扣扭矩设成额定扭矩的1.5倍，既不会正常运行时脱扣，又能在卡泵时保护电机。
改造效果
改完之后跑了八个月，王工那边的反馈：
- 密封泄漏次数：从每月1次 → 0次
- 泵维护周期：从3个月 → 12个月以上
- 药液损耗：每月减少约15升
- 因滴液报废PCB板：从每月3批 → 0批
成本回收周期算下来大概14个月。虽然初次投入比换机械密封高不少，但算上停机损失和报废成本，这个账是划算的。
PCB蚀刻线这种腐蚀工况，磁性联轴器确实是目前最靠谱的方案。关键是隔离套材质别选错，同心度别调歪，其他都好办。
