产品说明

非接触磁力传动轮，利用磁性原理作为传动，无接触的传动。洁净的环境下，

不允许细微杂质的 LCD、 PDP、PCB、OLED、SOLAR CELL 等生产线上以非接触状态驱动的产品，

解决了清洁环境进行传动的装置如齿轮或者皮带因为接触工作产生粉尘，震动，噪音。

载保护功能；解决了即使出现非正常性负荷，也不会造成损伤的问题，

非接触磁力传动轮没有磨损问题，基本无需保养维护，机械设计也越加简单，是新一代的传动最佳选择。

无尘环境

利用磁力，在非接触状态下，可以利用扭力传送，在需要无尘环境的真空内传送产品。

气体低排

大型机器至真空机内，为了减排气体，根据特殊的表面处理，可以在10-5PA的环境中使用

超低音

具有在以往的齿轮和传送带等传送机器中，无法想象的超低音效果。可以提供干净整洁的生产坏境。

扭力极限功能

若产生非正常负荷，两个磁齿轮就会各自转动，实现转矩极限功能。另外，因为是非接触环境，无机械磨
损，因些比以往的齿轮等传送工具使用寿命更长久。

降低成本

不用因为磨损更换零件影响，因此，不需要以往复杂而高费的设计，实现了降低经营成本。因为即使反复进行真空待机，也完全不会对性能产生任何

选型案例

在线计算

前提条件

滚轮直径：50mm

滚轮总重量：0.3kg

工件重量：5kg

轴的大小：12φ

轴的重量：0.5kg

轴的根数：7根

密封摩擦系数：0.1

传动效率：0.9

安全系数：3

使用感应马达

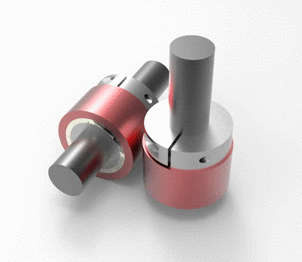

1直交型　

2根据轴的大小选择精密型　

3必要数量：14个　

4计算负载扭矩(如下所示)

5外形尺寸：D35

6内径尺寸：d12

F＝(工件重量(kg)＋轴重量(kg)＋滚轮重量(kg))×密封摩擦系数

T＝(F(N)×D(滚轮直径(m))/2×传动效率)×安全系数

下面代入前提条件。

F＝(5＋3.5＋0.3)×0.1＝0.88kg ⇒ 8.6N

T＝(8.6×0.05/2×0.9)×3＝0.58(N·m) 0.58/传送工件时连动的齿轮最少数量5个＝0.116(N·m)

安全系数为范例。请根据客户规格进行商讨。

传动效率请参考齿轮的传动效率进行计算。

密封摩擦系数请根据使用的轴承等进行计算。

应用方式

2轴旋转

V字传动单方向

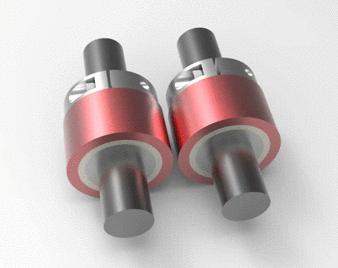

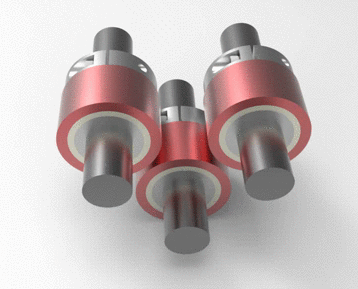

平行传动

角度变换

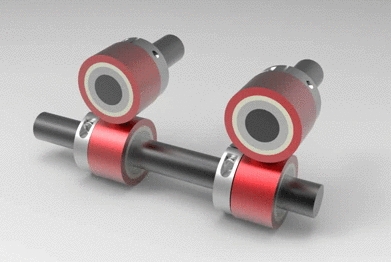

移动传动

隔离传动

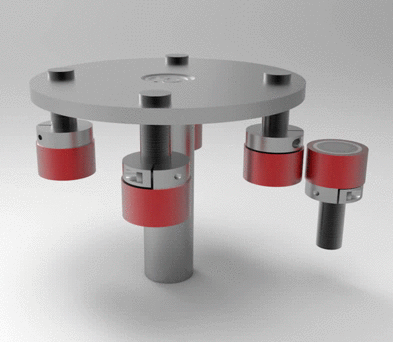

大盘传动

待上传……

磁力轮选型表
