磁性齿轮如何工作？
让我们通过了解这种新技术，
- 主要成分，
- 加工
- 优点缺点。
- 不同种类
我将使用内部齿轮来解释，因为它是相当直观的理解。
主要成分

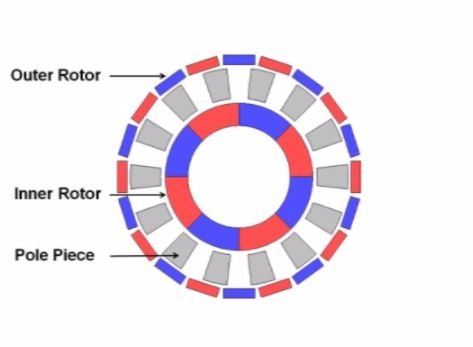

磁性齿轮有3个同心环，如下图所示。轴与内转子和外转子连接。图中的红色和蓝色分别表示北极和南极。
加工
工作相当简单，磁极“拉”存在于另一个转子中的磁极。每个转子由具有径向场的永磁体构成。必须更慢地旋转并提供更高扭矩的轴具有更大数量的极 – 在上述情况下的外转子。
通常极片环是固定的。在正常齿轮的术语中使用的非常普通的术语是齿轮比。在磁性齿轮的情况下，传动比给出为
G r = （NO ）/（N一世）Gr=（（NO）/（（N一世）
优点
大多数优点是由于部件之间不存在直接接触而发生的。
- 减少维护和提高可靠性
- 无润滑
- 比传统齿轮更高的效率
- 精确的峰值扭矩传输和固有的过载保护
- 输入和输出轴之间的物理隔离
- 固有抗干扰传输
- 显着降低有害的传动系统脉动
- 允许轴的不对准/振动
- 非常低的噪声和振动
缺点
- 大尺寸：对于类似的扭矩传递，与常规齿轮相比，磁齿轮的整体尺寸可以更大。
- 经济地生产强永磁体成本高。
- 需要不同的相关部件：必须设计完全不同的轴和轴承系统，使得它们不受磁场的影响。
- 干扰：传统上使用齿轮的部件大多由铁合金制成。可能发生磁场干扰。
各种类型
可以存在外部和内部磁性齿轮以及各种类型的锥齿轮。示出了一些示例。

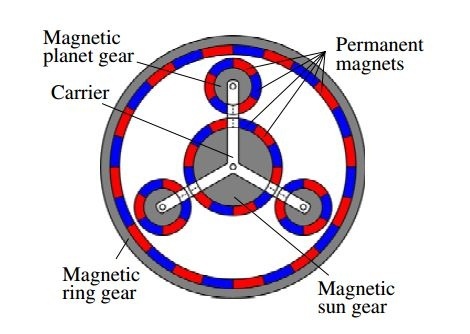

行星齿轮

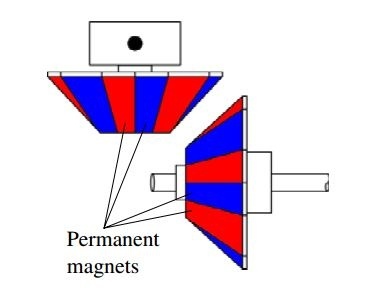

2.锥齿轮
